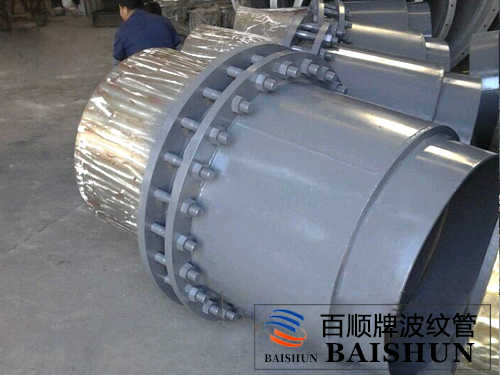

套筒式補償器

一、套筒式補償器結構特點

     套筒式補償器亦稱管式伸縮節，是熱流體管道的補償裝置,主要用于直線管道的鋪設.適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。套筒式補償器/管式伸縮節適用于介質溫度-40℃～600℃。

     套筒式補償器/管式伸縮節采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?.04～0.10），不老化，效果好，維修方便等特點。

     套筒式補償器/管式伸縮節的使用壽命長，疲勞壽命與管道相當。套筒式補償器/管式伸縮節滑動表面經特殊處理，在鹽水、鹽溶液等環境下_性能好，比奧氏體不銹鋼高50倍以上。同時，套筒式補償器/管式伸縮節多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將管式伸縮節螺栓松開，取下壓圈，在裝進一層或兩層密封環，壓緊壓圈，繼續使用。

     套筒式補償器/管式伸縮節分單向型和雙向型補償結構，雙向特點是不論介質從補償器何端流入。套筒式補償器/管式伸縮節兩端的滑動套筒總是自由的滑動，達到雙向補償作用，增大補償量。

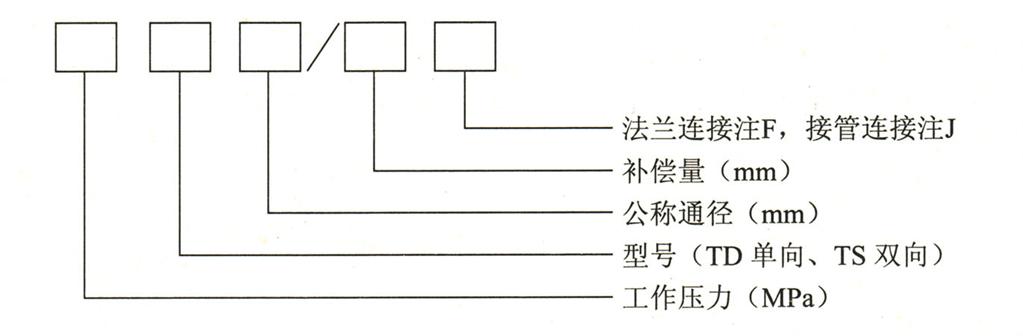

二、套筒式補償器/管式伸縮節型號示例：



舉例：0.6TD150/200J

     表示：公稱直徑150mm、軸向補償量200mm，接管連接的單向套筒式補償器/管式伸縮節。
