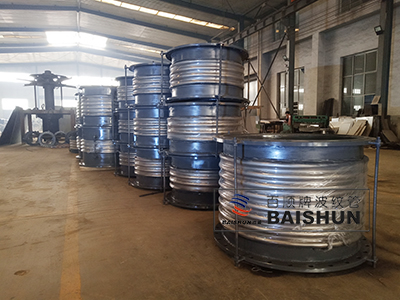

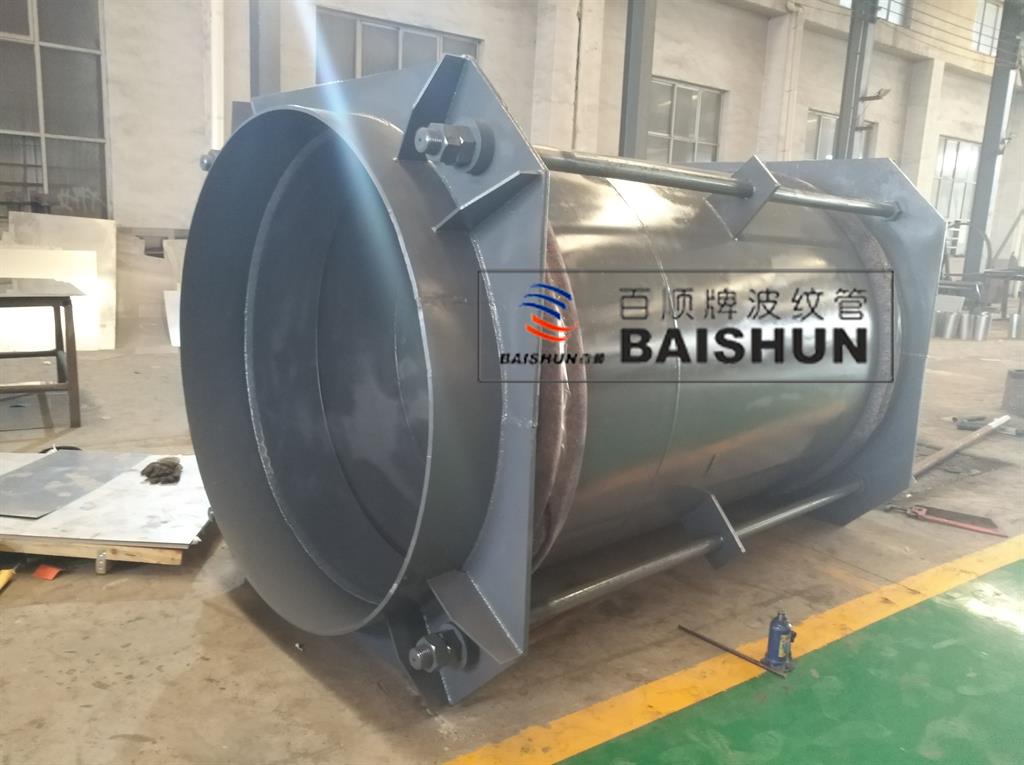

圓形金屬波紋補償器的性能如何檢測

圓形金屬波紋補償器多用于壓力管道，屬于壓力管道用膨脹節。通常的設計的口徑在DN25-DN2000之間，常規壓力使用范圍在0.1MPa-2.5MPa。由于波紋補償器本身性能的特殊性----不銹鋼波紋管在承壓的同時，還要進行位移補償；在補償?shù)耐瑫r(shí)，還要注意它的薄壁多層的結構的特殊性，因此金屬波紋補償器出廠前的性能檢測極為重要。

偉業波紋管技術人員在與客戶溝通膨脹節技術參數時發現，越來越多的設計院或者管線設計人員比較注重波紋補償器的剛度值，這里設計到了剛度值計算以及剛度試驗了。

波紋補償器 的剛度值是指它的核心元件——不銹鋼波紋管在發生單位位移時所需要的載荷值，一般用“K”表示。工程上常用的波紋管伸縮節的剛度允差可限定在+/-50%之內。波紋管伸縮節的剛度按照載荷及位移性質不同，可分為：

（1） 軸向剛度，（2）橫向剛度，（3）彎曲剛度，（4）扭轉剛度。在波紋補償器的實際工作應用中，大部分受力以橫向和軸向?yàn)橹鳌?/span>



在金屬波紋補償器做剛度設計時，常采用的方法是把金屬波紋管和螺旋彈簧連用 。現場管道 對剛度要求大 時 ， 如果不銹鋼波紋管伸縮節本身剛度值小，可以考慮在波紋補償器的內部配置圓形螺旋式彈簧，這種操作方法能提高整個產品的彈性剛度，而且 而且遲滯引起的誤差也可以大為減小。
